Для большинства студентов-инженеров этот график — воплощение ночного кошмара. Его называют «черной магией», сравнивают с червоточиной из научно-фантастических фильмов и боятся из-за невероятной визуальной сложности. Однако именно этот инструмент позволил человечеству построить современные системы связи, радары и высокочастотную электронику.
📡 Проблема «прыгающего» сигнала: наследие Bell Labs 1:04
История диаграммы Смита началась почти сто лет назад, в 1928 году . Филип Х. Смит, выпускник инженерного факультета, устроился в Bell Labs в период бурного роста телефонной индустрии. В то время в США совершалось более 65 миллионов звонков в день, но медные кабели имели физические ограничения по дальности. Единственным способом связаться через океан была радиосвязь .
Смит работал над проектом передачи радиосигналов из Нью-Джерси в Англию и Аргентину. Для создания узкого направленного луча его команда соединила более 20 антенн в массивную систему, связанную двухкилометровой линией передачи . При тестировании Смит столкнулся с парадоксом: часть энергии сигнала «отскакивала» обратно от антенны к источнику. Эта проблема отражения мешала эффективной передаче мощности.
Причины возникновения отражений, согласно объяснению ведущего Генри ван Дайка:
- В отличие от постоянного тока (DC), радиосигналы работают на переменном токе (AC) высокой частоты .
- На частоте 10 МГц длина волны составляет около 30 метров. В двухкилометровом кабеле укладываются десятки таких волн .
- Если свойства линии передачи и антенны не совпадают, возникает интерференция падающей и отраженной волн.
🌊 Стоячие волны и риск возгорания 5:18
Когда две волны (прямая и отраженная) встречаются в кабеле, они образуют паттерн стоячей волны . По мнению экспертов, это не просто теоретическая проблема:
- В точках конструктивной интерференции напряжение может удвоиться по сравнению с входным .
- Если линия не рассчитана на такие пики, она может буквально сгореть. В видео демонстрируется поврежденный внутренний проводник линии передачи, пострадавший от мощной стоячей волны .
- Для обычных домашних сетей (50–60 Гц) длина волны составляет 5000–6000 км, поэтому отражения в масштабах квартиры незаметны . Но в радиочастотных (RF) системах это критический фактор.
В ходе эксперимента в безэховой камере Imperial College London Генри ван Дайк и Ян Россак воссоздали условия Смита . При попытке передать сигнал они зафиксировали падение мощности на 4 децибела, что означает потерю более половины энергии из-за отражений .
🧩 Почему обычные резисторы не работают 10:18
Типичное заблуждение новичков заключается в попытке согласовать систему простым добавлением резистора. Как показал эксперимент, добавление резистора на 40 Ом для выравнивания сопротивления (с 12,5 Ом до 50 Ом) не решило проблему, а лишь увеличило потери мощности в виде тепла .
Проблема в том, что в высокочастотных цепях сопротивление — лишь часть картины. Существует импеданс ($Z$), который включает в себя:
- Резистивную часть (активное сопротивление): не зависит от фазы.
- Реактивную часть (реактивное сопротивление): вызывается емкостью и индуктивностью .
Емкость заставляет напряжение отставать от тока на 90°, а индуктивность — опережать ток на те же 90° . Чтобы полностью устранить отражения, нужно согласовать не только величину (амплитуду), но и фазу сигнала. Для описания этой двумерной величины инженеры используют комплексные числа, где реактивная часть обозначается символом $j$ (или $i$ у математиков) .
🌀 Математическая магия: как упаковать бесконечность в круг 19:44
Филип Смит хотел создать графический инструмент, который избавил бы инженеров от бесконечных вычислений на логарифмической линейке . Однако он столкнулся с геометрической проблемой: значения импеданса могут варьироваться от нуля (короткое замыкание) до бесконечности (разрыв цепи) .
Для решения этой задачи Смит вместе с коллегами Фреллом и Маккреем применил концепцию конформного отображения :
- Нормализация: все значения делятся на характеристический импеданс линии (обычно 50 Ом), становясь безразмерными .
- Трансформация: вместо того чтобы рисовать график самого импеданса, Смит решил отображать коэффициент отражения ($\Gamma$).
- Замкнутое пространство: поскольку отраженная волна не может быть больше падающей, коэффициент отражения всегда лежит в пределах круга с радиусом 1 .
Математическое преобразование (функция вида $1/z$) искривляет бесконечную плоскость импедансов так, что все возможные значения «всасываются» внутрь одного круга . Линии постоянного сопротивления становятся окружностями, а линии постоянной реактивности — дугами .
🛠 Пошаговое руководство: как пользоваться диаграммой Смита 25:52

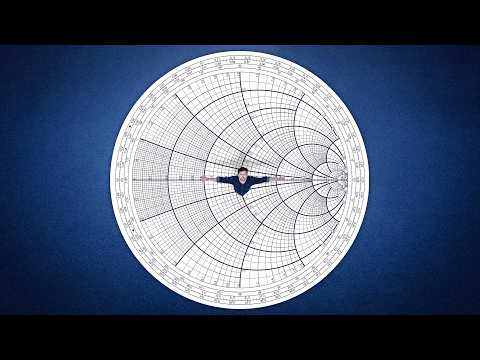

В видео Генри ван Дайк на гигантском макете диаграммы демонстрирует процесс согласования импеданса для реальной системы .
Шаг 1: Нанесение точки. Измеренный в лаборатории импеданс составил $36 + j74$ Ом. После деления на 50 (нормализация) получаем точку $0,7 + j1,5$. Находим пересечение круга сопротивления $0,7$ и дуги реактивности $+1,5$ .
Шаг 2: Анализ отражения. Расстояние от центра диаграммы до этой точки — это величина коэффициента отражения. В примере она составила $0,68$ (68% энергии отражается) .
Шаг 3: Движение по линии. При движении вдоль кабеля коэффициент отражения не меняется по величине, но меняется по фазе. На диаграмме это выглядит как вращение точки по кругу вокруг центра . Полный оборот на 360° соответствует перемещению на половину длины волны .
Шаг 4: Достижение цели. Цель — попасть в центр диаграммы (точка $1,0$ на оси сопротивлений, где реактивность равна $0$). Для этого нужно:
- Пройти по кабелю до точки, где сопротивление станет равно $1$ (но останется реактивность) .
- Добавить последовательный элемент (индуктивность или емкость), чтобы «обнулить» оставшуюся реактивность .
✂️ Метод «шлейфа» (Stub Matching) 31:08
Интересным открытием Смита и его коллег из СССР (Амиэль Вольперт) и Японии (Тосаку Мидзухаси), работавших независимо, стало то, что для согласования не обязательно использовать дискретные компоненты вроде катушек индуктивности .
Можно использовать шлейф (stub) — просто кусок того же самого кабеля, припаянный параллельно или последовательно .
- Длина этого отростка определяет, какую реактивность он вносит в систему.
- В эксперименте Генри отрезал кусок кабеля длиной 77 мм .
- Постепенно укорачивая этот «пустой» кабель ножницами, команда добилась идеального согласования и максимальной передачи мощности .
⚔️ Роль во Второй мировой войне и современность 35:54
Хотя Смит опубликовал свою диаграмму в 1939 году, сначала она не вызвала интереса. Все изменила Вторая мировая война . Ученым в Радиационной лаборатории MIT требовались быстрые способы настройки новых микроволновых радаров для обнаружения немецких подлодок в темноте. Диаграмма Смита стала незаменимым инструментом, который позволял настраивать сложнейшие системы без метода тыка .
Сегодня, несмотря на наличие мощных компьютеров, диаграмма Смита остается обязательной частью обучения инженеров:
- Интуиция: компьютер дает ответ, но диаграмма показывает направление — что именно нужно изменить в схеме .
- Визуализация: современные приборы (векторные анализаторы цепей) до сих пор выводят данные именно в формате диаграммы Смита .
- Универсальность: она работает как «карта» для навигации в мире высокочастотных сигналов .
По мнению Генри ван Дайка, диаграмма Смита стоит в одном ряду с периодической таблицей Менделеева или диаграммами Фейнмана. Это пример того, как новая форма представления данных делает неразрешимые задачи простыми и открывает путь к технологическому прогрессу .
